Austausch des Druckkopfs

Kompatible Druckköpfe

Einzelheiten zu kompatiblen Druckköpfen finden Sie unter Druckkopf.

Vorsichtsmaßnahmen beim Umgang mit Druckköpfen

Berücksichtigen Sie beim Umgang mit Druckköpfen folgende Vorsichtsmaßnahmen.

Vorsicht

• Lagern Sie den Druckkopf aus Sicherheitsgründen immer außerhalb der Reichweite von Kindern.
• Sollte die Tinte aus Versehen verschluckt werden, wenden Sie sich umgehend an einen Arzt.
• Berühren Sie den Druckkopf nicht direkt nach dem Druckvorgang. Der Druckkopf wird extrem heiß, und es besteht Verbrennungsgefahr.

Wichtig

• Möglicherweise befindet sich beim entfernten Druckkopf Tinte an den Düsen. Gehen Sie beim Austausch des Druckkopfs vorsichtig vor. Die Tinte kann Flecken auf der Kleidung verursachen.

• Öffnen Sie die Verpackung des Druckkopfs erst kurz vor dem Einsetzen. Setzen Sie den Druckkopf direkt nach der Entnahme aus der Verpackung ein. Wenn der Druckkopf nach der Entnahme aus der Verpackung nicht sofort eingesetzt wird, könnten die Düsen austrocknen, was möglicherweise die Druckqualität beeinträchtigt.



Austauschvorgang

Halten Sie sich beim Austausch des Druckkopfs an die folgenden Anweisungen.

Vorsicht

• Warten Sie nach dem Druckvorgang einige Minuten, bevor Sie den Druckkopf austauschen. Die Metallteile des Druckkopfs werden während des Druckvorgangs heiß, und es besteht Verbrennungsgefahr bei Berührung dieser Teile.

Wichtig

• Ihre Hände könnten beim Austausch des Druckkopfs schmutzig werden. Verwenden Sie die im Lieferumfang enthaltenen Handschuhe, wenn Sie den Druckkopf austauschen.

1. Vergewissern Sie sich, dass das Gerät eingeschaltet ist, und zeigen Sie dann den Bildschirm HOME an.

   Wird der HOME-Bildschirm nicht angezeigt, drücken Sie HOME.

2. Wählen Sie im HOME-Bildschirm Wartung (Maintenance) aus, und drücken Sie dann OK.

   • LCD-Anzeige und Bedienfeld

   Der Bildschirm Wartung (Maintenance) wird angezeigt.

3. Wählen Sie Druckkopfaustausch (Head replacement) aus, und drücken Sie dann OK.



   Der Bestätigungsbildschirm wird angezeigt.

4. Überprüfen Sie die Meldung, wählen Sie Ja (Yes) aus, und drücken Sie dann OK.

   Wichtig

   • Ist die Restkapazität der Wartungspatrone zu klein, werden Sie per Mitteilung aufgefordert, die Wartungspatrone auszutauschen. Befolgen Sie die Anweisungen in der Nachricht zum Austausch der Wartungspatrone. Wenn diese Meldung angezeigt wird, kann der Drucker erst nach einem Austausch wieder verwendet werden.
   • Wenn nicht mehr genügend Tinte in den Tintenbehältern ist, werden Sie per Mitteilung aufgefordert, die Tintenbehälter auszutauschen. Befolgen Sie die Anweisungen in der Nachricht zum Austausch des Tintenbehälters. Wenn diese Meldung angezeigt wird, kann der Drucker erst nach einem Austausch wieder verwendet werden.

5. Wenn eine Meldung angezeigt wird, öffnen Sie die obere Abdeckung.



   Tinte wird eingesaugt. Dieser Vorgang dauert ca. 7 Minuten.

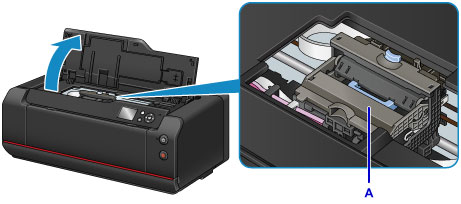

   Nachdem die Tinte eingesaugt wurde, bewegt sich der Druckkopfhalter (A) in die Austauschposition, und die Anweisungen für den Austausch erscheinen auf der LCD-Anzeige.

   Wichtig

   • Beachten Sie immer die folgenden Vorsichtsmaßnahmen, während Tinte eingesaugt wird. Andernfalls kann es passieren, dass die Einsaugung unterbrochen und von vorne gestartet wird, sodass vom Drucker mehr Tinte verbraucht wird.

     • Ziehen Sie nicht den Stecker des Druckers heraus, um ihn auszuschalten.
     • Öffnen Sie nicht die Abdeckung der Tintenpatrone.
     • Öffnen Sie nicht die Wartungsabdeckung.
     • Bewegen Sie den Drucker nicht und heben Sie ihn nicht an.
   • Schließen Sie die obere Abdeckung erst nach dem Austausch des Druckkopfs.

6. Ziehen Sie den Winkelhebel (C) nach vorne, während Sie die Taste Verriegelung (Lock) (B), wie mit dem Pfeil auf der Abbildung unten beschrieben, drücken.



   Wichtig

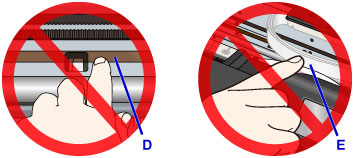

   • Berühren Sie nicht die Transparentfolie (D) oder das weiße Band (E). Der Drucker kann beschädigt werden, wenn Sie diese Teile durch Papier- oder Handberührungen verunreinigen oder zerkratzen.

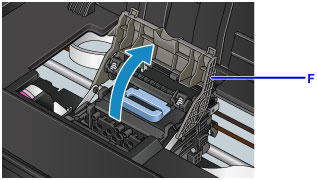

7. Öffnen Sie den Sperrhebel für den Druckkopf (F) so weit wie möglich.

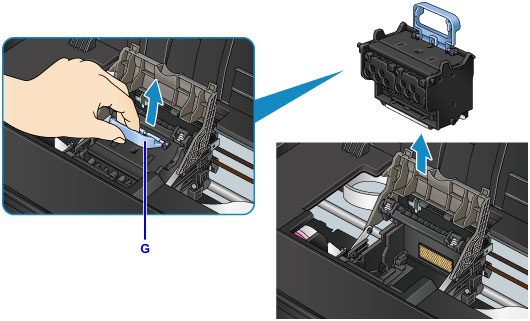

8. Entfernen Sie den Druckkopf mithilfe des Griffs (G).



   Wichtig

   • Berühren sie keinesfalls die Metallkontakte (H) des Druckkopfhalters. Sorgen Sie außerdem dafür, dass sich kein Schmutz auf den Metallkontakten des Druckkopfhalters ablagert. Dies könnte den Drucker beschädigen.



   Hinweis

   • Entsorgen Sie den alten Druckkopf gemäß den örtlichen Bestimmungen.

9. Öffnen Sie die Verpackung mit dem neuen Druckkopf.

   Nehmen Sie das Gehäuse für den Kopf aus der Verpackung, und entfernen Sie das Klebeband.

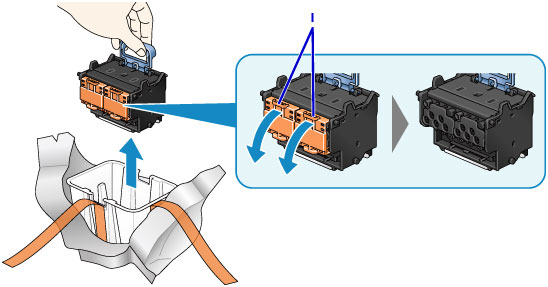

10. Heben Sie den Druckkopf mithilfe des Griffs an, und entfernen Sie links und rechts die Schutzkappen (I).



    Wichtig

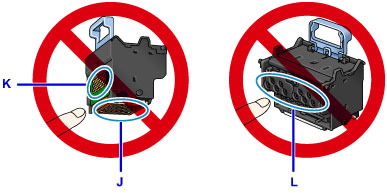

    • Berühren Sie den Druckkopf nur am Griff. Berühren Sie keinesfalls die Düsen (J) oder die Metallkontakte (K). Dies könnte den Druckkopf beschädigen und die Druckqualität beeinträchtigen.

    • Berühren Sie keinesfalls den Bereich für die Tintenzufuhr (L). Dies könnte Druckprobleme verursachen.


    • Die Innenseite der Schutzkappe ist zum Schutz der Düsen mit Tinte beschichtet. Achten Sie darauf, dass Sie beim Entfernen der Kappen diese Oberflächen nicht berühren.
    • Der Druckkopf enthält zum Schutz der Düsen Tinte. Wir empfehlen Ihnen, die Schutzkappe des Druckkopfs direkt über dem Gehäuse für den Kopf zu entfernen, in dem sich der Druckkopf befindet. Alternativ können Sie ihn an einem sicheren Ort platzieren, um ein Auslaufen der Tinte sowie die Verunreinigung Ihrer Kleidung oder Ihres Arbeitsplatzes zu vermeiden. Sollte dennoch Tinte aus dem Kopf laufen, entfernen Sie diese mit einem trockenen Tuch.
    • Sollten Sie den Druckkopf vor dem Einsetzen irgendwo ablegen müssen, legen Sie Ihn in der gleichen Ausrichtung zurück in das Gehäuse für den Kopf. Setzen Sie Ihn nicht mit der Vorderseite zuerst ein, da dies die Düsen und die Metallkontakte beschädigen könnte, wodurch die Druckqualität beeinträchtigt wird.
    • Die Schutzkappen dürfen nicht wieder angebracht werden. Entsorgen Sie sie gemäß den örtlichen Bestimmungen.

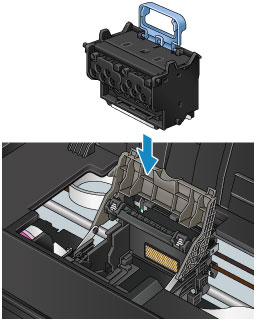

11. Setzen Sie den Druckkopf sorgfältig durch festes Drücken ein, und stellen Sie dabei sicher, dass die Düsen, die Metallkontakte und der Bereich für die Tintenzufuhr nicht den Druckkopfhalter berühren.



12. Schließen Sie den Sperrhebel für den Druckkopf.



13. Schließen Sie den Winkelheber. Dabei sollte ein Klickgeräusch zu hören sein.



14. Schließen Sie die obere Abdeckung.

    Der Drucker füllt sich jetzt mit Tinte. Dieser Vorgang dauert ca. 20 Minuten.

    Nachdem sich der Drucker mit Tinte gefüllt hat, wird der Bestätigungsbildschirm angezeigt.

    Folgen Sie den Anweisungen in der Nachricht auf der LCD-Anzeige, um die Druckkopfposition anzupassen.

    Wichtig

    • Während Tinte eingefüllt wird, sollten Sie den Tintenbehälter oder die Wartungspatrone unter keinen Umständen entfernen. Es könnte Tinte austreten.

    • Beachten Sie immer die folgenden Vorsichtsmaßnahmen, während Tinte eingefüllt wird. Andernfalls kann es passieren, dass das Einfüllen der Tinte unterbrochen und von vorne gestartet wird, sodass vom Drucker mehr Tinte verbraucht wird.

      • Ziehen Sie nicht den Stecker des Druckers heraus, um ihn auszuschalten.
      • Öffnen Sie nicht die Abdeckung der Tintenpatrone.
      • Öffnen Sie nicht die Wartungsabdeckung.
      • Bewegen Sie den Drucker nicht und heben Sie ihn nicht an.

Hinweis

• Führen Sie nach dem Druckkopfaustausch die Farbkalibrierung durch.
